Etikečių ritinio matmenys: šerdis, skersmuo, juosta

Dauguma grąžinamų etikečių ritinių yra tinkama etiketė ant netinkamo ritinio. Plotis ir aukštis yra tie du skaičiai, kuriuos tikrina visi, ir būtent jie problemų sukelia rečiausiai. Problemas kelia šerdis, išorinis skersmuo ir vyniojimo kryptis: ritinys, kuris neužsimauna ant laikiklio, ritinys, toks didelis, kad neužsidaro dangtis, arba juosta, įdėta dažais į netinkamą pusę ir nespausdinanti nieko.

Šis etikečių ritinio matmenų vadovas paaiškina keturis matmenis, nurodytus kiekvieno ritinio specifikacijoje, parodo, kuris ritinys tinka kuriam spausdintuvui, ir paaiškina, kaip juostą rinktis pagal spausdintuvą, o ne pagal etiketę. Visi žemiau pateikti prekių kodai yra mūsų sandėlyje.

Kurį etikečių ritinį užsisakyti?

Ką reiškia keturi etikečių ritinio matmenų žymėjimai?

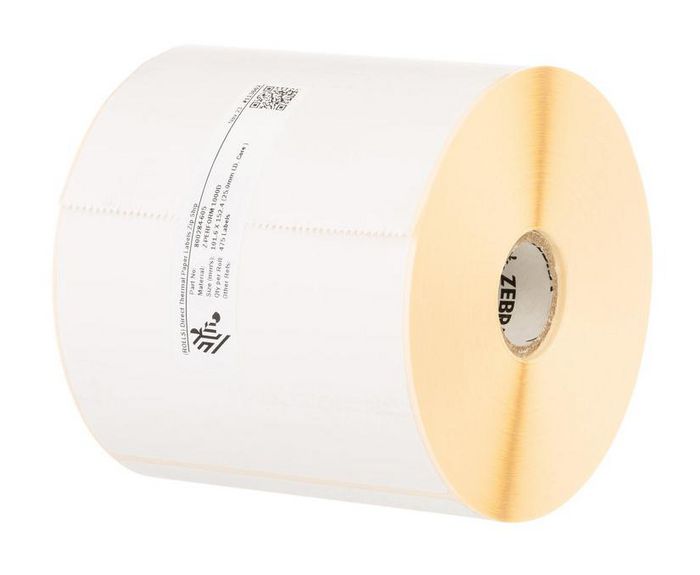

Ritinys aprašomas keturiais matmenimis, prekės pavadinime sutrumpintais į W, H, D ir C.

W ir H ateina iš darbo. D ir C ateina iš spausdintuvo, ir būtent čia užsakymai nueina šuniui ant uodegos. 127 mm ritinys ant 25,4 mm šerdies yra stalinio spausdintuvo standartas. 58 mm ritinys ant 19 mm šerdies tinka mobiliam spausdintuvui su akumuliatoriumi. Etiketės abiem atvejais gali būti lygiai tokios pačios 101,6 x 152,4 mm siuntų etiketės, ir kaip tik todėl užsakomas netinkamas ritinys. Palyginkite lentelėje 800284-605 ir 3012913-T: ta pati etiketė, kitas ritinys, tarpusavyje nepakeičiami.

Kokią šerdį ir skersmenį priima jūsų spausdintuvas?

Iš lentelės išplaukia du praktiniai dalykai. Pirma, adapteriai veikia tik viena kryptimi. Jie leidžia mažos šerdies ritiniui suktis ant didesnės ašies, todėl 76 mm šerdies ritinys į stalinį spausdintuvą netilps niekada. Antra, išorinis skersmuo yra keitimo intervalas, o ne suderinamumo riba, kol neviršijate maksimumo. 127 mm ritinyje telpa 2580 etikečių, kurių matmenys 51 x 25 mm. Tos pačios etiketės 76 mm ritinyje duoda maždaug trečdalį to kiekio, o tai reiškia tris kartus daugiau keitimų per tą pačią pamainą ir tris kartus didesnę tikimybę, kad kas nors įdės ritinį atvirkščiai.

Tarpas, juoda žyma ar ištisinis: kodėl spausdintuvas nesikalibruoja

Spausdintuvas turi rasti kiekvienos etiketės pradžią. Trys medžiagos tipai jutikliui duoda tris skirtingus dalykus ieškoti, o nustatymas tvarkyklėje turi atitikti spausdintuve esantį ritinį.

• Tarpas arba gap. Peršviečiamasis jutiklis žiūri pro tarpą tarp iškirstų etikečių. Tai numatytasis variantas įprastoms etiketėms ant pagrindo, įskaitant 800284-605 ir 800262-125.
• Juoda žyma. Atspindintis jutiklis ieško ant pagrindo nugarėlės atspausdinto juodo stačiakampio. Naudojama, kai medžiaga per daug nepermatoma, ir tai yra standartas daugelyje mobilių spausdintuvų ritinių. Kodas 3003074, skirtas QL420, yra ritinys su juoda žyma.
• Ištisinis. Nei tarpų, nei žymų. Spausdintuvas paduoda jūsų nurodytą ilgį, o pjaustytuvas arba nuplėšimo briauna padaro likusį darbą. Taip veikia ritiniai be pagrindo, pavyzdžiui, 38-S100032-1031.

Spausdintuvas, nustatytas tarpo aptikimui, išleis ant grindų visą juodos žymos ritinį, ieškodamas tarpo, kurio ten nėra. Prieš nurašydami ritinį kaip brokuotą, nustatykite medžiagos tipą ir paleiskite kalibravimą. Patikrinkite ir paprasčiausią klaidą: terminis popierius padengtas tik iš vienos pusės, todėl ritinys, įdėtas spausdinama puse žemyn, susikalibruos normaliai ir paskui nespausdins nieko.

Kaip parinkti spausdintuvui tinkamą juostą?

Terminio perkėlimo spausdintuvui reikia juostos, o juosta parenkama pagal spausdintuvą, ne pagal etiketę. Turi sutapti trys dalykai.

Ilgis ir šerdis. Staliniai spausdintuvai ima trumpas juostas ant mažos šerdies, pramoniniai ilgas juostas ant didesnės. Zebra ZD421 atveju 74 m juosta yra ant 12,7 mm šerdies, o 300 m juosta ant 25,4 mm šerdies. ZT231 ima iki 450 m ant 25,4 mm šerdies. Todėl 02300GS11007 ir 02300BK11045 abi yra Zebra 2300 vaško juostos, abi 110 mm pločio, ir vis tiek viena kitos nepakeičia: 74 m prieš 450 m, maža šerdis prieš didelę.

Plotis. Juosta turi būti bent tokio pločio kaip spausdinama etiketė, keliais milimetrais platesnė yra geriau. Už etiketę siauresnė juosta palieka neatspausdintą juostelę ir išpjauna spausdinimo galvutėje nusidėvėjimo liniją ties juostos kraštu, o tai brangus būdas sutaupyti du eurus. Etiketėms 101,6 mm užsisakykite 110 mm juostą.

Dažų pusė. Dažai suvynioti arba į išorę, arba į vidų, ir vienam variantui sukurtas spausdintuvas su kitu spausdins tuščias etiketes. Zebra pramoniniai spausdintuvai, tokie kaip ZT231, naudoja juostą dažais į išorę, todėl mūsų juostų pavadinimuose yra žyma Out. Jei ant ritinio žymos nėra, prispauskite etiketės lipnią pusę prie juostos išorės ir atplėškite. Dažai ant klijų reiškia, kad danga yra išorėje.

Juostos tipas yra atskiras pasirinkimas nuo matmenų. Vaškas, kaip Zebra 2300, tinka popierinėms etiketėms sausose patalpose, vaškas su derva, kaip 3200, atlaiko krovą ir drėgmę, derva, kaip 5095, skirta sintetinėms etiketėms, chemijai ir lauko sąlygoms. Visos trys yra atitinkamų pločių skiltyje terminio perkėlimo juostos.

Dažni klausimai

Ar 76 mm šerdies ritinį galima naudoti staliniame spausdintuve?

Negalima. Adapteriai didina efektyvų šerdies matmenį, sumažinti jo negali. Užsisakykite tą pačią etiketę ant 25,4 mm šerdies arba perkelkite darbą į pramoninį spausdintuvą.

Ar didesnis ritinys visada pigesnis vienai etiketei?

Vienai etiketei paprastai taip, ir didesnę dalį sutaupymo sudaro keitimams neišleistas darbo laikas. Išimtis yra lėtai judančios prekės: terminis popierius tamsėja nuo šilumos, šviesos ir laiko, todėl dvejų metų atsargos viename ritinyje yra tariamas taupymas.

Kokio pločio juostos reikia 101,6 mm etiketėms?

110 mm. Už etiketę siauresnė juosta duoda neatspausdintą kraštą ir spausdinimo galvutės nusidėvėjimą. Gerokai platesnė juosta eikvoja medžiagą, bet nieko negadina.

Kodėl spausdintuvas po kiekvieno spaudinio išstumia dvi ar tris etiketes?

Beveik visada netinkamas medžiagos tipas arba neatliktas kalibravimas. Nustatykite tarpą, juodą žymą arba ištisinį pagal ritinį, paleiskite kalibravimą ir tik tada žiūrėkite į jutiklio padėtį.

Kaip atskirti terminį ritinį nuo terminio perkėlimo ritinio?

Pabraukykite etiketės paviršių moneta arba nagu. Terminis popierius palieka tamsią liniją. Terminio perkėlimo medžiaga lieka švari ir reikalauja juostos.

Ar šerdies medžiaga turi reikšmės?

Tik matmenų prasme. Kartoninė šerdis vežant gali šiek tiek suplokštėti, ir tada tinkamas ritinys atrodo netinkamo dydžio. Suspauskite ją atgal į apvalią formą, prieš nuspręsdami, kad specifikacija netinkama.

Kai žinomas spausdintuvo modelis, ritinys išplaukia iš jo. Mūsų etikečių ritiniuose W, H, D ir C nurodyti kiekvienos prekės pavadinime, todėl specifikaciją galima suderinti neatidarius duomenų lapo, o juostos dėl tos pačios priežasties surašytos pagal plotį, ilgį ir dažų pusę. Jei spausdintuvas dar nepasirinktas, aukščiau nurodyti medžiagos apribojimai yra tas tylusis kriterijus, kurį verta patikrinti pirmiausia etikečių spausdintuvų asortimente. Gamintojo medžiagos apribojimai pramoniniams modeliams paskelbti dokumente Zebra ZT231 techninė specifikacija.
